超详细!手把手演示编译OpenWrt内核驱动模块

一、前言

  • 构建自己的内核驱动模块,相关知识可以参考OpenWrt软件编译构建系统文章:https://dongshao.blog.csdn.net/article/details/102545618
  • 下面我们自己以一个自己设计的hello-kernel内核驱动模块为例,一步一步地构建出自己的驱动模块。

二、目录结构

  • 通常新增一 个内核驱动模块的主要步骤如下:
    • 在OPenWrt源码的package/kernel目录下增加一个目录(例如hello-kernel)。
    • 在hello目录下添加src目录,src目录存放模块源码和源码编译Makefile和配置文件Kconfig。
    • 在hello-kernel顶层目录下增加Makefile。此Makefile中包含编译脚本和安装脚本。

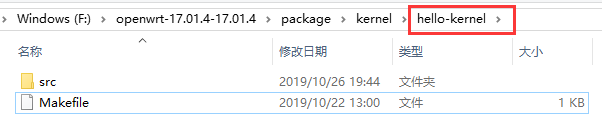

  • 我们软件的目录为名为hello-kernel,放置在OpenWrt源码的package/kernel目录下:

三、src目录设计

  • 这个目录下存放着驱动模块的源代码hello-kernel.c、hello-kernel.c的Makefile文件、配置文件Kconfig。

Makefile文件

  • 这个Makefile文件的格式都是固定的,不论是编译什么内核模块都是一样。只需要写入obj-${CONFIG_HELLO-KERNEL},然后再后面+=驱动模块名称的.o文件名即可。
  • 此处我们的驱动模块Makefile如下所示:

Kconfig文件

  • 这个配置文件是必须有的。
config HELLO-KERNEL
    tristate "Test kernel driver"
    help
        This is an Kernel Driver Test
        if unsure ,delete it ,just for fun

hello-kernel.c代码设计

  • 此处我们只是来演示如何编译一个OpenWrt的内核驱动模块,所以驱动模块没有太多功能。单纯的知识在加载驱动模块和卸载驱动模块的时候打印一下信息,代码如下:
#include <linux/init.h>
#include <linux/module.h>

static int __init hello_init(void)
{
	printk(KERN_INFO "Hello World enter\n");
	return 0;
}
module_init(hello_init);

static void __exit hello_exit(void)
{
	printk(KERN_INFO "Hello World exit\n ");
}
module_exit(hello_exit);

MODULE_AUTHOR("dongshao-CSDN");
MODULE_LICENSE("GPL v2");
MODULE_DESCRIPTION("A simple Hello World Module");
MODULE_ALIAS("a simplest module");

四、顶级Makefile设计

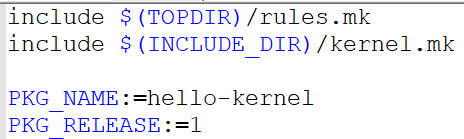

include $(TOPDIR)/rules.mk
include $(INCLUDE_DIR)/kernel.mk

PKG_NAME:=hello-kernel
PKG_RELEASE:=1

include $(INCLUDE_DIR)/package.mk

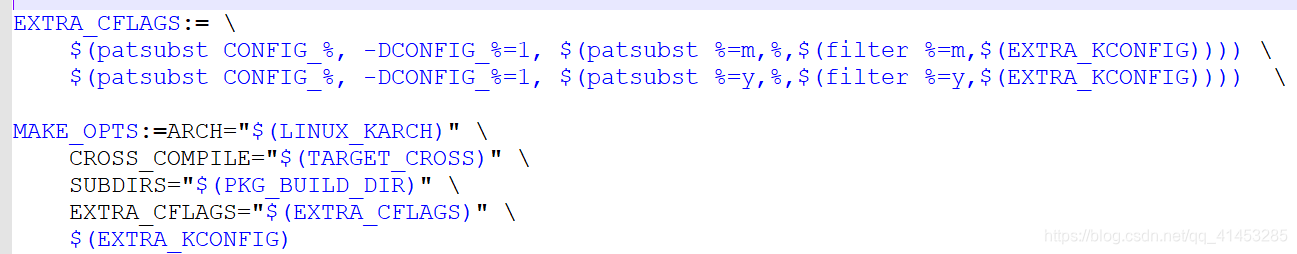

EXTRA_CFLAGS:= \
    $(patsubst CONFIG_%, -DCONFIG_%=1, $(patsubst %=m,%,$(filter %=m,$(EXTRA_KCONFIG)))) \
    $(patsubst CONFIG_%, -DCONFIG_%=1, $(patsubst %=y,%,$(filter %=y,$(EXTRA_KCONFIG))))  \

MAKE_OPTS:=ARCH="$(LINUX_KARCH)" \
    CROSS_COMPILE="$(TARGET_CROSS)" \
    SUBDIRS="$(PKG_BUILD_DIR)" \
    EXTRA_CFLAGS="$(EXTRA_CFLAGS)" \
    $(EXTRA_KCONFIG)

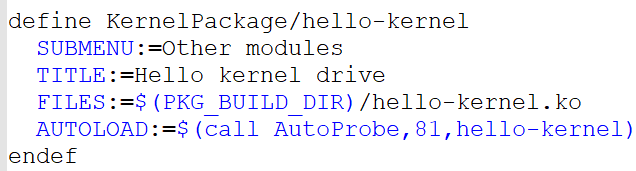

define KernelPackage/hello-kernel
    SUBMENU:=Other modules
    TITLE:=Hello kernel drive
    FILES:=$(PKG_BUILD_DIR)/hello-kernel.ko
    AUTOLOAD:=$(call AutoProbe,81,hello-kernel)
endef

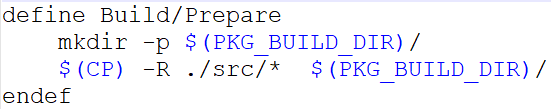

define Build/Prepare
    mkdir -p $(PKG_BUILD_DIR)/
    $(CP) -R ./src/*  $(PKG_BUILD_DIR)/
endef

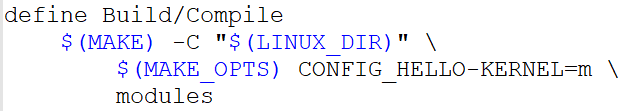

define Build/Compile
    $(MAKE) -C "$(LINUX_DIR)" \
        $(MAKE_OPTS) CONFIG_HELLO-KERNEL=m \
        modules
endef
$(eval $(call KernelPackage,hello-kernel))

Makefile解析

  • 第一步:首先包含rules.mk和kernel.mk文件。接着将驱动模块的名称定义为“hello-kernel”,并设置版本编号为“1”。

  • 第二步:接着是编译时的一些选项,保持默认即可。

  • 第三步:在软件包定义中的一些变量赋值:
    • SUBMENU:我们内核模块放置于“Other modules”。我们在make menuconfig时,可以在Kernel modules/other modules菜单下找到这个模块。
    • TITLE:标题,驱动模块的简短描述。
    • FILES:生成的驱动模块的存放位置。此处为设置为在编译目录下(就是编译过程中的临时目录build_dir)。
    • AUTOLOAD:代表是否在系统启动时自动装载到内核中,后面括号内有3个参数(参数1不变,参数2为驱动模块的装载顺序(可以省略这个参数,省略后系统自动分配状态顺序),参数3代表驱动模块名称)。
    • DEPENDS:如果驱动模块还需要依赖,则此变量设置为依赖文件名(此处没有依赖所以就未设置)。

  • 第四步:“Build/Prepare”定义了如何准备编译本软件包,这里创建了编译目录(OKG_BUILD_DIR就是编译过程中的临时目录build_dir),然后将src目录下的所有文件复制到编译目录下

  • 第五步:编译源代码选项,在大多数情况下应该不用定义而使用默认值,下面我们加入了“CONFIG_HELLO-KERNEL=m”这一选项,MAKE_OPTS变量就是第二步图中定义的变量。

  • 最后KernelPackage,将驱动模块的名称作为参数传递给KernelPackage。

五、编译驱动模块

  • 第一步:打开Ubuntu,将我们的hello-kernel目录放入OpenWrt源码目录的package/kernel目录下。

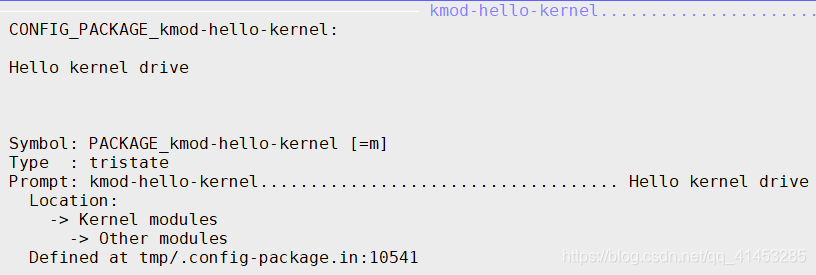

  • 第二步:输入“make menuconfig”进入选项菜单。

  • 第三步:在OpenWrt源码顶级目录下输入下面的命令编译驱动模块。
make package/kernel/hello-kernel/compile V=s

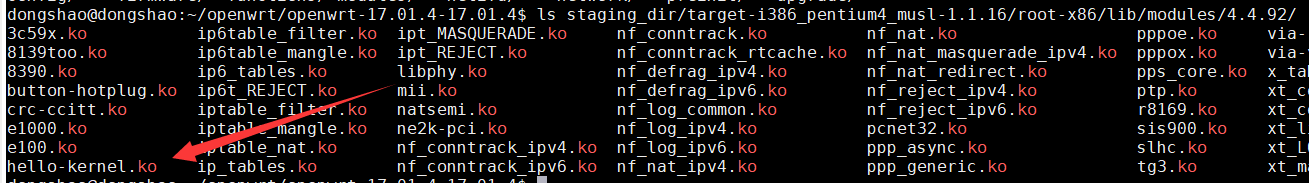

  • 第四步: 编译完成之后会在下面的目录中看到我们的内核模块(因为我们的OpenWrt内核是4.4.92版本的,所以在这个目录下)。

附加知识

  • 内核的模块必须要与模块内核版本相同的系统中才可以运行,此处我们的OpenWrt源码为4.4.92版本,所以在编译完成之后生成的.ko文件也只能在4.4.92内核版本的OpenWrt中运行。
  • 下面可以输入下面的命令来查看我们的OpenWr的内核版本,可以看到为4.4.92。

六、内核模块的使用

  • 第一步:将我们的内核模块.ko文件发送到OpenWrt系统中。

  • 第二步:输入insmod命令加载我们的内核模块,然后使用dmesg -c命令打印一下内核的输出信息。

  • 第三步:输入下面命令将我们的内核模块卸载。

七、编译过程中出现的问题

问题一

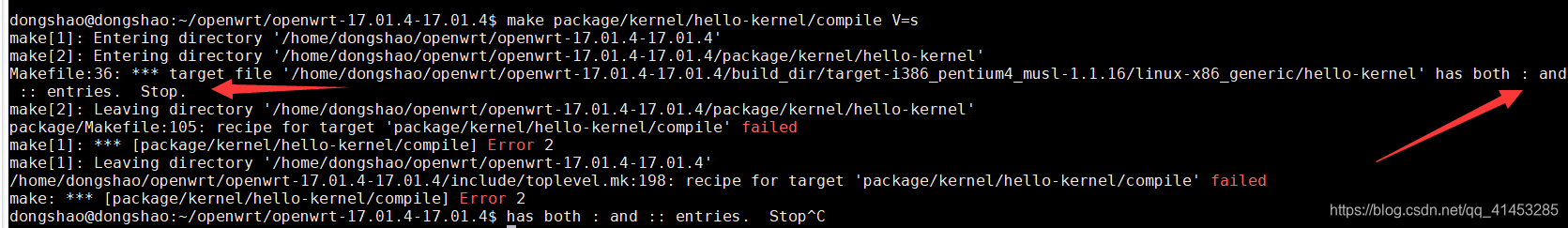

  • 出现下面的问题,是因为Makefile没有涉及好(空格、缩进没有做好)。

  • 解决办法,将文件设置为在Unix环境下书写,并且每一行的末尾不能有多余的空格。
