一篇足矣,带你吃透STL源码中的平衡二叉搜索树AVL-tree与RB-tree(红黑树)

一、二叉搜索树

  • 所谓二叉搜索树,可提供对数时间的元素插入和访问
  • 节点放置规则:任何节点的键值一定大于其左子树的每一个节点的键值;并小于其右子树中的每一个节点的键值

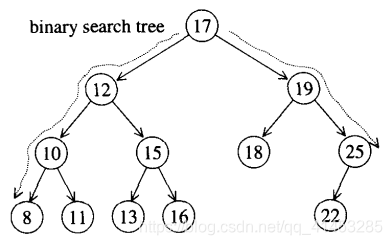

  • 最大值、最小值:
    • 最小值:从根节点出发,一直往左走,直至无左路可走,即得到最小元素
    • 最大值:从根节点出发,一直往右走,直至无右路可走,即得到最大元素

二叉搜索树的查找

  • 从根节点出发,根据值的大小,逐个向左或向右查找,就可以查找到元素

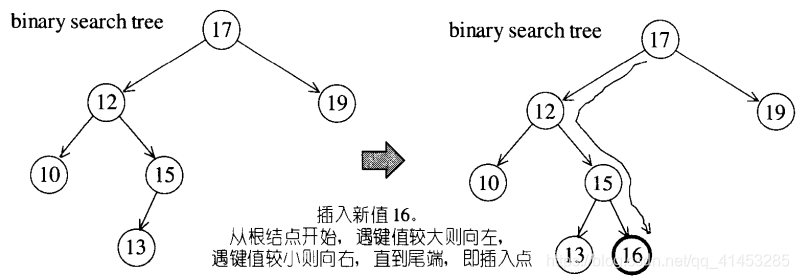

二叉搜索树的插入

  • 插入新元素时,从根节点开始,遇键值较大者就向左,遇键值较小者就向右,一直到尾端,即为插入点

二叉搜索树的删除

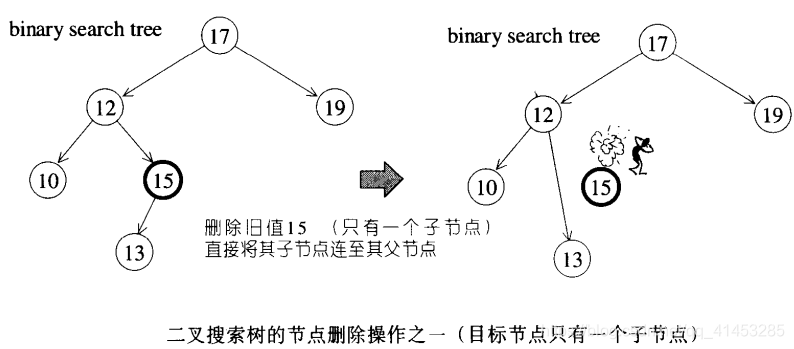

  • 如果要删除的节点只有一个子节点:直接将其子节点连至其父节点即可。例如下面第一张图删除节点15

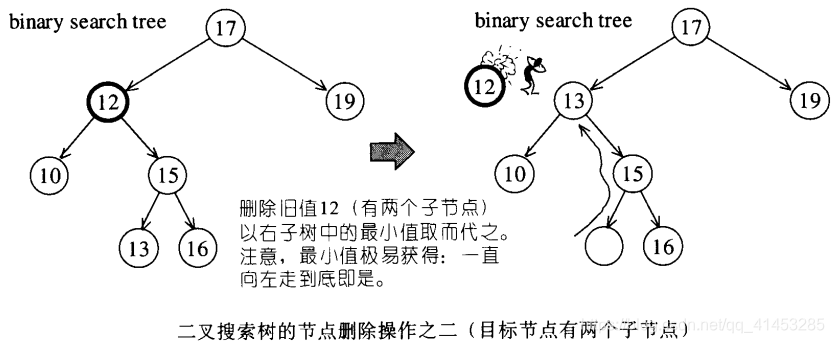

  • 如果要删除的节点有二个子节点:以右子树中的最小节点代替删除节点(从删除节点的右子节点开始开始一直向左即可找到)。例如下面第二张图删除节点12

二、平衡二叉树(平衡二叉搜索树)

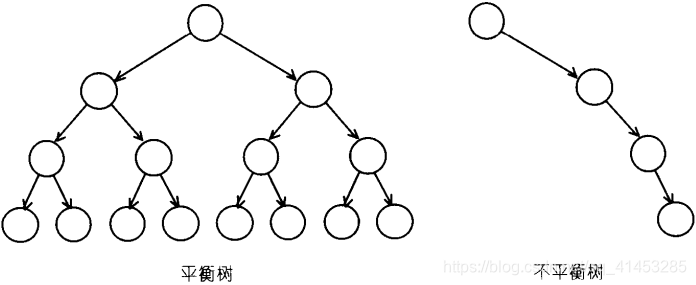

  • 如果因为输入值不够随机,或者经过某些插入和删除操作,二叉搜索树可能会失去平衡,造成搜寻效率低落的情况,如下图所示

  • 树是否平衡,没有一个绝对的测量标准。“平衡”的大致意义是:没有任何一个节点过深(深度过大)
  • 不同的平衡条件,造就出不同的效率表现,以及不同的实现复杂度。有数种特殊结构如AVL-tree、RB-tree、AA-tree,均可显示平衡二叉搜索树,它们都比一般的二叉搜索树复杂,因此,插入节点和删除节点的平均时间也比较长,但是它们可以避免极难应付的最坏(高度不平衡)情况,而且由于它们总是保持某种程序的平衡,所以元素的访问时间平均而言也就比较少,一般而言其搜索时间可节省25%左右
  • 关联式容器的内部结构是一个balanced vinary tree(平衡二叉树)
  • 平衡二叉树的种类很多,包括AVL-tree、RB-tree、AA-tree等。其中广泛运用于STL的是RB-tree(红黑树)

三、AVL定义

  • AVL tree是一个“加上了额外平衡条件”的二叉搜索树。其平衡条件的建立是为了确保整棵树的深度为
  • AVL tree要求:任何节点的左右子树高度相差最多为1

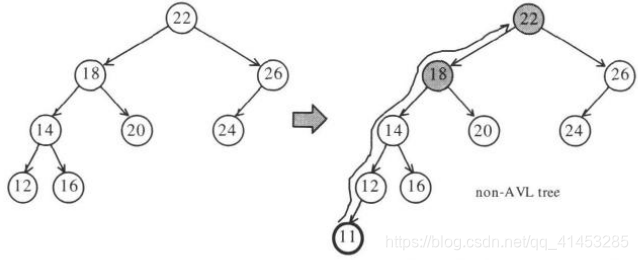

  • 例如:下面左图是一个AVL tree,但是插入了节点11之后就不是AVL tree了

四、非AVL tree的调整

  • 如果是添加、删除节点导致一个AVL tree变为非AVL tree。只要调整“插入点至根节点”路径上、平衡状态被破坏之各节点中最深的那一个,便可使整棵树重新获得平衡

演示说明

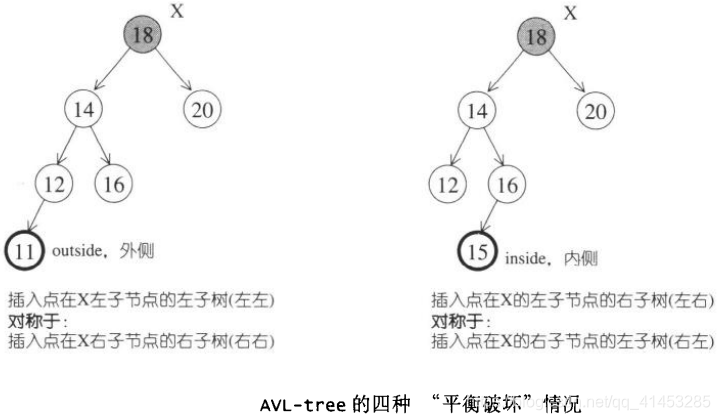

  • 假设该最深节点为X,由于节点最多拥有两个子节点,而所谓“平衡被破坏”意味着X的左右两棵子树的高度相差2,因此我们可以轻易将情况分为4种:
    • 1.插入点位于X的左子节点的左子树——左左
    • 2.插入点位于X的左子节点的右子树——左右
    • 3.插入点位于X的右子节点的左子树——右左
    • 4.插入点位于X的右子节点的右子树——右右
  • 情况1,4彼此对称,称为外侧(outside)插入,可以采用单旋转操作调整解决
  • 情况2,3彼此对称,称为内侧(inside)插入,可以采用双旋转操作调整解决

五、非AVL tree的调整之“单旋转”

  • 为了调整平衡状态,我们希望将A子树提高一层,并将C子树下降一层,解析如下:
    • 把K1向上提起,使K2自然下滑,并将B子树挂到K2的左侧
    • 因为K2>k1,所以K2必须称为新树中K1的右子节点
    • 未旋转前B位于K1-K2之间,所以旋转之后,B必须位于K1右侧,K2的左侧

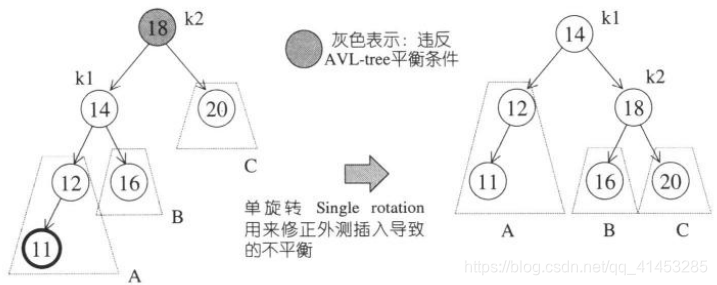

  • 下图显示的是“左左”外侧插入,至于“右右”外侧插入也是如此

六、非AVL tree的调整之“双旋转”

  • 下图左侧为内侧插入所造成的不平衡状态
  • 单旋转不能解决这种情况:
    • 因为,我们不能再以K3为根节点
    • 其次,我们不能将K3和K1做一次单旋转,因为旋转之后还是不平衡

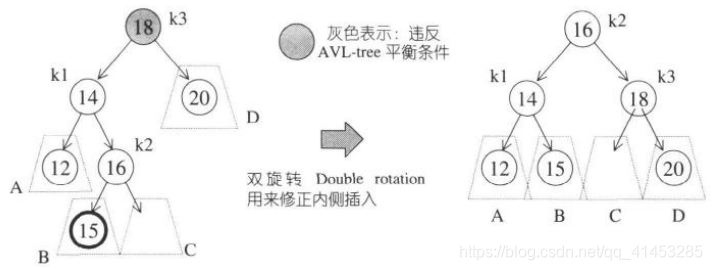

  • 双旋转可以解决这种情况:
    • 以K2为新的根节点
    • 这使得K1必须成为K2的左子节点,K3必须成为K2的右子节点

  • 为什么称为双旋转哪,因为它利用两次单旋转,如下图所示

  • 上图显示的是“左右”外侧插入,至于“右左”外侧插入也是如此

七、红黑树定义

  • 红黑树(RB-tree)也是广泛应用的平衡二叉树
  • 红黑树必须满足下面的规则:
    • 1.每个节点不是红色就是黑色
    • 2.根节点为黑色
    • 3.如果节点为红色,那么子节点必须为黑(也就是说不能有两个节点连续为红色)
    • 4.任一节点到NULL(树尾端)的任何路径上,所含的黑色节点数目必须相同

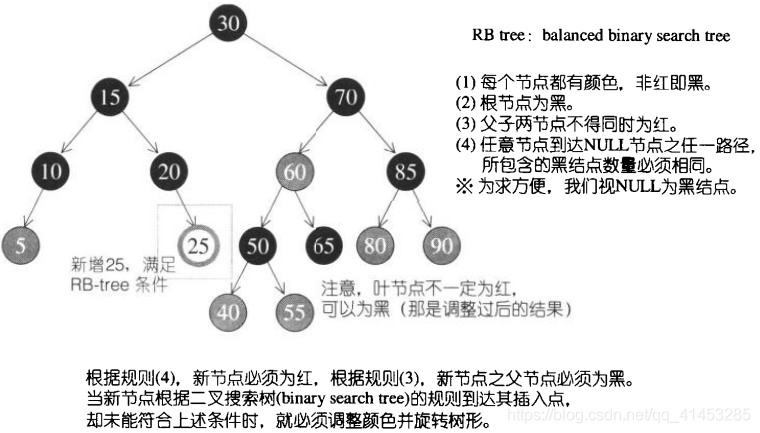

  • 下图是一个图示。深色的为黑色,浅色的为红色

八、插入节点

新插入的节点必为红色

  • 如果插入前树非空,插入的新节点为黑色,肯定不满足上面的规则4
  • 如果插入前树非空,插入的新节点为红色,那么可能会不满足上面的规则3(如插入节点的父节点为红色),也可能满足上面的规则3(如插入节点的父节点为黑色)
  • 总结:我们应该将新插入的节点设置为红色,如果满足红黑树条件那么就插入成功;如果不满足红黑树条件那么可以通过改变颜色或旋转来调节不平衡

一些名字的规定

  • 假设:
    • 新节点为X
    • 父节点为P
    • 祖父节点为G
    • 伯父节点(父节点的兄弟节点)为S
    • 曾祖父节点为GG
  • 如果插入导致不平衡。那么:
    • 新插入的节点X为红色
    • 那么父节点P必为红色
    • 又因为插入前红黑树本身是平衡的,因此父节点P的父节点G也为黑色

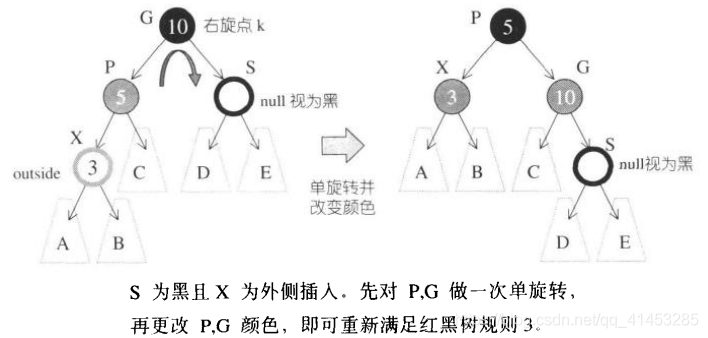

状况①

  • 插入前:S为黑色且X为外侧插入
  • 调整平衡:我们先对P、G做一次单旋转,然后再改变P、G的颜色,就可以满足红黑树的规则3

  • 备注:此时可能会产生不平衡状态(高度相差1以上)。例如图中的A和B为NULL,而D和E不为NULL。这也没关系,因为红黑树的平衡性本来就比AVL-tree弱。然而RB-tree通常能够导致良好的平衡状态。经验总结,RB-tree的搜寻效率和AVL-tree几乎相等

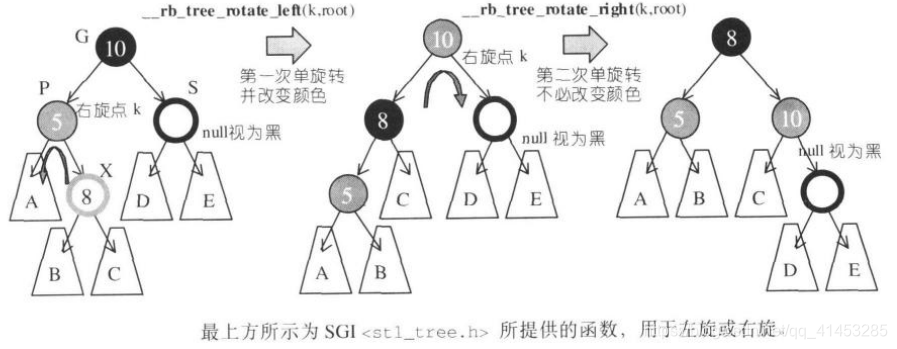

状况②

  • 插入前:S为黑且X为内侧插入
  • 调整平衡:先对P、X做一次单旋转,并改变G、X的颜色,再将结果对G做一次单旋转,就可以满足红黑树的规则3

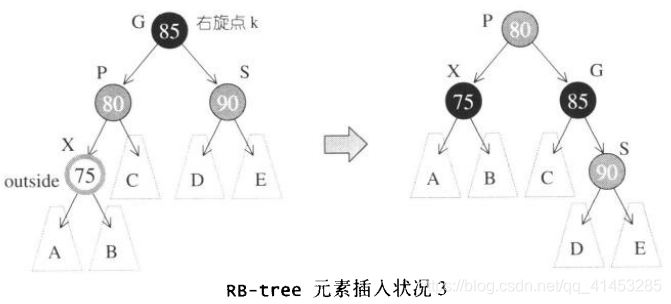

状况③

  • 插入前:S为红色且X为外侧插入
  • 调整平衡:先对P、G做一次单旋转,并改变X的颜色。此时如果GG为黑色,那么没有问题(如果GG为红色,那么就参阅下面的状况④)

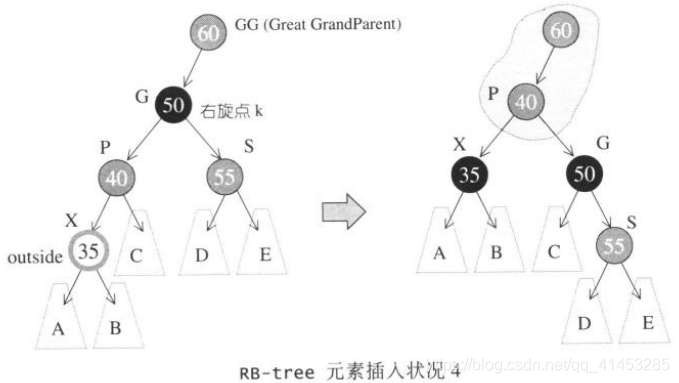

状况④

  • 插入前:S为红色且X为外侧插入
  • 调整平衡:先对P、G做一次单旋转,并改变X的颜色。如果GG也为红色,那么需要持续向上做,直到不再有父子连续为红色位置

九、一个由上而下的程序

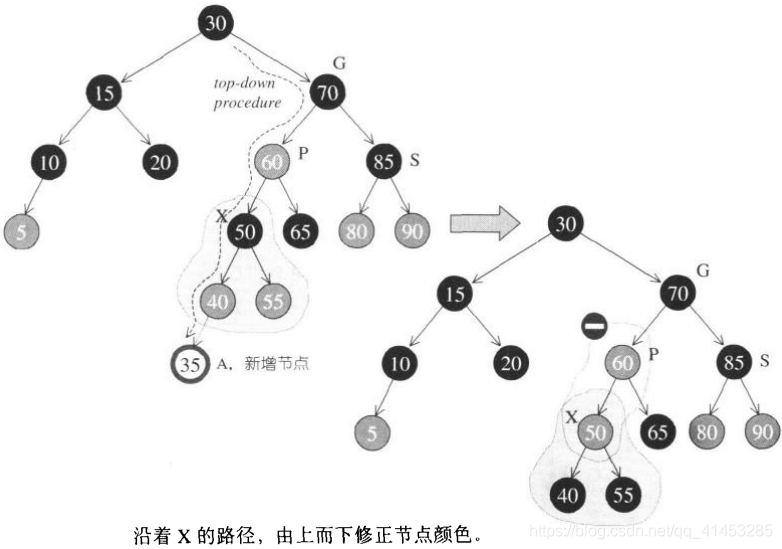

  • 为了避免上面状况④“父子节点都为红色”的情况持续向RB-tree的上层结构发展,形成处理时效率上的瓶颈,我们可以施行一个由上而下的程序:假设新增节点为A,那么就沿着A的路径,只要看到有某节点X的两个子节点都为红色,就把X改为红色,并把两个子节点改为黑色。如下图所示

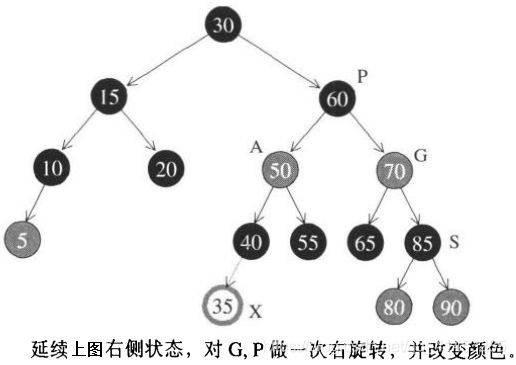

  • 但是如果A的父节点P还为红色(注意,此时S绝不可能为红色),就得向状况①一样地做一次单旋转并改变颜色,或是像胡子那个框②一样地做一次双旋转并改变颜色
  • 在此之后,节点35的插入就变得简单了:要么直接插入,要么插入后再一次单旋转即可。如下图所示

十、RB-tree的节点设计

  • 红黑树有红黑二色,并且有用左右子节点和父节点
  • 下面是SGI STL的实现源码。为了有更大的弹性,节点分为两层实现。将后面介绍迭代器的时候将会显示节点双层结构和迭代器双层结构的关系

_Rb_tree_node_base、 _Rb_tree_node

  • _Rb_tree_node_base定义了节点的基本结构
  • _Rb_tree_node继承于_Rb_tree_node_base,并且定义了节点的值。这个就是红黑树节点的最终表示
//来自于stl_tree.h
typedef bool _Rb_tree_Color_type;
const _Rb_tree_Color_type _S_rb_tree_red = false;  //红色为0
const _Rb_tree_Color_type _S_rb_tree_black = true; //黑色为1

struct _Rb_tree_node_base
{
  typedef _Rb_tree_Color_type _Color_type;
  typedef _Rb_tree_node_base* _Base_ptr;

  _Color_type _M_color;  //节点颜色
  _Base_ptr _M_parent;   //父节点
  _Base_ptr _M_left;     //左子节点
  _Base_ptr _M_right;    //右子节点

  //下面两个函数实现非常的简单
  //一直向左走,就会找到最小值
  static _Base_ptr _S_minimum(_Base_ptr __x)
  {
    while (__x->_M_left != 0) __x = __x->_M_left;
    return __x;
  }

  //一直向右走,就会找到最大值
  static _Base_ptr _S_maximum(_Base_ptr __x)
  {
    while (__x->_M_right != 0) __x = __x->_M_right;
    return __x;
  }
};
//来自于stl_tree.h
template <class _Value>
struct _Rb_tree_node : public _Rb_tree_node_base
{
  typedef _Rb_tree_node<_Value>* _Link_type;
  _Value _M_value_field; //节点值
};

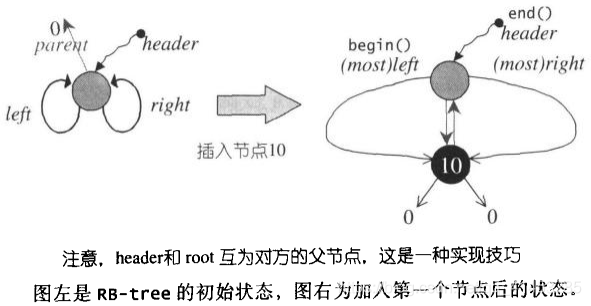

  • 例如下图是一个红黑树节点结构,其值为10

十一、RB-tree的迭代器

  • 为了有更大的弹性,SGI将RB-tree的迭代器实现为两层。这种设计理念和前面介绍的slist容器比较类似

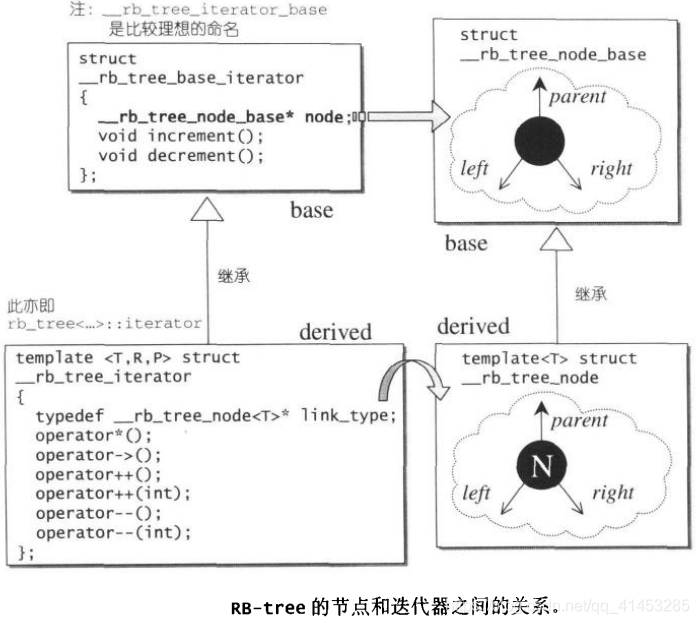

  • 下图便是双层节点结构和双层迭代器结构之间的关系,其中主要意义是:
    • __rb_tree_node继承自__rb_tree_node_base
    • __rb_tree_iterator继承自__rb_tree_base_iterator,__rb_tree_iterator才是RB-tree最终使用到的迭代器

  • RB-tree迭代器属于双向迭代器,但不具备随机定位能力,其提领操作和成员访问操作与list十分类似
  • 注意:
    • RB-tree迭代器的前进操作operator++()调用的是基类中的increment()函数
    • RB-tree迭代器的后退操作operator--()调用的是基类中的decrement()函数
  • 前进或后退的行为依据二叉搜索树的节点排列规则,再加上实现上的某些特殊技巧

基类中的迭代器(__rb_tree_base_iterator)

//来自于stl_tree.h
struct _Rb_tree_base_iterator //基层迭代器
{
  typedef _Rb_tree_node_base::_Base_ptr _Base_ptr;
  typedef bidirectional_iterator_tag iterator_category;
  typedef ptrdiff_t difference_type;
  _Base_ptr _M_node; //用来与容器之间产生一个连结关系(make a reference)

  //以下其实可实现于operator++内,因为不会再有其他地方会调用此函数了
  void _M_increment()
  {
    //如果有右子节点(状况1)就向右走,然后一直往左子树走到底即时解答
    if (_M_node->_M_right != 0) {
      _M_node = _M_node->_M_right;
      while (_M_node->_M_left != 0)
        _M_node = _M_node->_M_left;
    }
    else { //没有右子节点(状况2),找出父节点,如果现行节点本身是个右子节点就一直上溯,直到“不为右子节点”为止
      _Base_ptr __y = _M_node->_M_parent;
      while (_M_node == __y->_M_right) {
        _M_node = __y;
        __y = __y->_M_parent;
      }
      //若此时的右子节点不等于此时的父节点,此时的父节点(状况3),此时的父节点即为解答。否则此时的node为解答(状况4)
      if (_M_node->_M_right != __y)
        _M_node = __y;
    }
    /*
    注意:以上判断“若此时的右子节点不等于此时的父节点”,是为了应付的一种特殊情况:我们想要
    寻找根节点的下一节点,而恰巧根节点无右子节点,当然,以上特殊做法必须配合红黑树根节点与特殊的
    header之间的关系
    */
  }

  //以下其实可实现于operator-内,因为不会再有其他地方会调用此函数了
  void _M_decrement()
  {
    //如果是红街店,且父节点的父节点等于自己(状况1)右子节点即为解答
    if (_M_node->_M_color == _S_rb_tree_red &&
        _M_node->_M_parent->_M_parent == _M_node)
      _M_node = _M_node->_M_right;
    //以上情况发生于node为header时(即node为end()时)
    //注意,header的右子节点即mostright,指向整棵树的max节点

    //如果有左子节点(状况2)令y指向左子节点,当y有右子节点时,一直往右子节点走到底最后即为答案
    else if (_M_node->_M_left != 0) {
      _Base_ptr __y = _M_node->_M_left;
      while (__y->_M_right != 0)
        __y = __y->_M_right;
      _M_node = __y;
    }
    //即非根节点,也没有左子节点(状况3),找出父节点,当现行节点身为左子节点,一直交替向上走,知道现行节点不为左子节点
    else {
      _Base_ptr __y = _M_node->_M_parent;
      while (_M_node == __y->_M_left) {
        _M_node = __y;
        __y = __y->_M_parent;
      }
      _M_node = __y; //此时的父节点即为答案
    }
  }
};

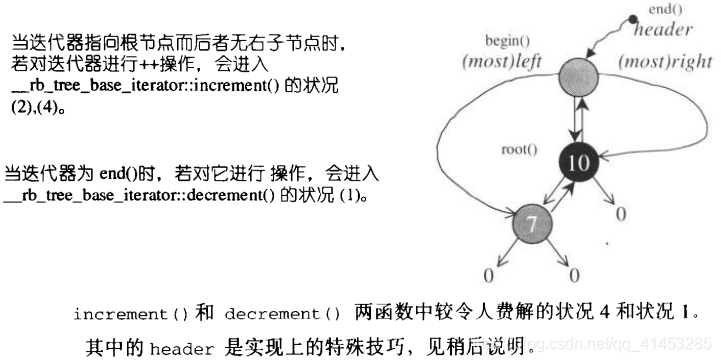

  • 针对increment()和decrement()两个函数,比较难理解的是increment的状况4和decrement状况1。它们分别发生于下图所展示的状态下

派生类中的迭代器(__rb_tree_iterator)

//来自于stl_tree.h
template <class _Value, class _Ref, class _Ptr>
struct _Rb_tree_iterator : public _Rb_tree_base_iterator
{
  typedef _Value value_type;
  typedef _Ref reference;
  typedef _Ptr pointer;
  typedef _Rb_tree_iterator<_Value, _Value&, _Value*>
    iterator;
  typedef _Rb_tree_iterator<_Value, const _Value&, const _Value*>
    const_iterator;
  typedef _Rb_tree_iterator<_Value, _Ref, _Ptr>
    _Self;
  typedef _Rb_tree_node<_Value>* _Link_type;

  _Rb_tree_iterator() {}
  _Rb_tree_iterator(_Link_type __x) { _M_node = __x; }
  _Rb_tree_iterator(const iterator& __it) { _M_node = __it._M_node; }

  reference operator*() const { return _Link_type(_M_node)->_M_value_field; }
#ifndef __SGI_STL_NO_ARROW_OPERATOR
  pointer operator->() const { return &(operator*()); }
#endif /* __SGI_STL_NO_ARROW_OPERATOR */

  _Self& operator++() { _M_increment(); return *this; }
  _Self operator++(int) {
    _Self __tmp = *this;
    _M_increment();
    return __tmp;
  }

  _Self& operator--() { _M_decrement(); return *this; }
  _Self operator--(int) {
    _Self __tmp = *this;
    _M_decrement();
    return __tmp;
  }
};

十二、RB-tree的数据结构

  • 下面是RB-tree的定义(_Rb_tree)。可以看到其中有:
    • _Rb_tree继承于_Rb_tree_base
    • 专属的空间配置器,每次用来配置一个节点的大小
    • 也可以看到各种型别定义,用来维护整棵RB-tree的三种数据(其中有个仿函数,functor,用来表现节点的大小比较方式)
    • 以及一些成员函数的定义和声明
//来自于stl_tree.h
template <class _Tp, class _Alloc>
struct _Rb_tree_base
{
  typedef _Alloc allocator_type;
  allocator_type get_allocator() const { return allocator_type(); }

  _Rb_tree_base(const allocator_type&)
    : _M_header(0) { _M_header = _M_get_node(); }
  ~_Rb_tree_base() { _M_put_node(_M_header); }

protected:
  _Rb_tree_node<_Tp>* _M_header;

  typedef simple_alloc<_Rb_tree_node<_Tp>, _Alloc> _Alloc_type;

  _Rb_tree_node<_Tp>* _M_get_node()
    { return _Alloc_type::allocate(1); }
  void _M_put_node(_Rb_tree_node<_Tp>* __p)
    { _Alloc_type::deallocate(__p, 1); }
};

template <class _Key, class _Value, class _KeyOfValue, class _Compare,
          class _Alloc = __STL_DEFAULT_ALLOCATOR(_Value) >
class _Rb_tree : protected _Rb_tree_base<_Value, _Alloc> {
  typedef _Rb_tree_base<_Value, _Alloc> _Base;
protected:
  typedef _Rb_tree_node_base* _Base_ptr;
  typedef _Rb_tree_node<_Value> _Rb_tree_node;
  typedef _Rb_tree_Color_type _Color_type;
public:
  //迭代器没有在这里定义,在下面定义
  typedef _Key key_type;
  typedef _Value value_type;
  typedef value_type* pointer;
  typedef const value_type* const_pointer;
  typedef value_type& reference;
  typedef const value_type& const_reference;
  typedef _Rb_tree_node* _Link_type;
  typedef size_t size_type;
  typedef ptrdiff_t difference_type;

  typedef typename _Base::allocator_type allocator_type;
  allocator_type get_allocator() const { return _Base::get_allocator(); }

protected:
#ifdef __STL_USE_NAMESPACES
  using _Base::_M_get_node;
  using _Base::_M_put_node;
  using _Base::_M_header;
#endif /* __STL_USE_NAMESPACES */

protected:

  _Link_type _M_create_node(const value_type& __x)
  {
    _Link_type __tmp = _M_get_node(); //配置空间
    __STL_TRY {
      construct(&__tmp->_M_value_field, __x); //构造内容
    }
    __STL_UNWIND(_M_put_node(__tmp));
    return __tmp;
  }

  _Link_type _M_clone_node(_Link_type __x) //复制一个节点(值和颜色)
  {
    _Link_type __tmp = _M_create_node(__x->_M_value_field);
    __tmp->_M_color = __x->_M_color;
    __tmp->_M_left = 0;
    __tmp->_M_right = 0;
    return __tmp;
  }

  void destroy_node(_Link_type __p)
  {
    destroy(&__p->_M_value_field); //析构内容
    _M_put_node(__p); //释放内存
  }

protected:
  size_type _M_node_count; // keeps track of size of tree 追踪记录树的大小(节点数量)
  _Compare _M_key_compare; //节点间的键值大小比较准则,应该会是个function object

  //以下3个函数用来方便取得header的成员
  _Link_type& _M_root() const
    { return (_Link_type&) _M_header->_M_parent; }
  _Link_type& _M_leftmost() const
    { return (_Link_type&) _M_header->_M_left; }
  _Link_type& _M_rightmost() const
    { return (_Link_type&) _M_header->_M_right; }

  //以下6个函数用来方便取得节点x的成员
  static _Link_type& _S_left(_Link_type __x)
    { return (_Link_type&)(__x->_M_left); }
  static _Link_type& _S_right(_Link_type __x)
    { return (_Link_type&)(__x->_M_right); }
  static _Link_type& _S_parent(_Link_type __x)
    { return (_Link_type&)(__x->_M_parent); }
  static reference _S_value(_Link_type __x)
    { return __x->_M_value_field; }
  static const _Key& _S_key(_Link_type __x)
    { return _KeyOfValue()(_S_value(__x)); }
  static _Color_type& _S_color(_Link_type __x)
    { return (_Color_type&)(__x->_M_color); }

  //以下6个函数用来方便取得节点x的成员
  static _Link_type& _S_left(_Base_ptr __x)
    { return (_Link_type&)(__x->_M_left); }
  static _Link_type& _S_right(_Base_ptr __x)
    { return (_Link_type&)(__x->_M_right); }
  static _Link_type& _S_parent(_Base_ptr __x)
    { return (_Link_type&)(__x->_M_parent); }
  static reference _S_value(_Base_ptr __x)
    { return ((_Link_type)__x)->_M_value_field; }
  static const _Key& _S_key(_Base_ptr __x)
    { return _KeyOfValue()(_S_value(_Link_type(__x)));}
  static _Color_type& _S_color(_Base_ptr __x)
    { return (_Color_type&)(_Link_type(__x)->_M_color); }

  //求取极大值和极小值。node class有实现此功能,交给他们完成即可
  static _Link_type _S_minimum(_Link_type __x)
    { return (_Link_type)  _Rb_tree_node_base::_S_minimum(__x); }

  static _Link_type _S_maximum(_Link_type __x)
    { return (_Link_type) _Rb_tree_node_base::_S_maximum(__x); }

public:
  typedef _Rb_tree_iterator<value_type, reference, pointer> iterator;
  typedef _Rb_tree_iterator<value_type, const_reference, const_pointer>
          const_iterator;

#ifdef __STL_CLASS_PARTIAL_SPECIALIZATION
  typedef reverse_iterator<const_iterator> const_reverse_iterator;
  typedef reverse_iterator<iterator> reverse_iterator;
#else /* __STL_CLASS_PARTIAL_SPECIALIZATION */
  typedef reverse_bidirectional_iterator<iterator, value_type, reference,
                                         difference_type>
          reverse_iterator;
  typedef reverse_bidirectional_iterator<const_iterator, value_type,
                                         const_reference, difference_type>
          const_reverse_iterator;
#endif /* __STL_CLASS_PARTIAL_SPECIALIZATION */

private:
  iterator _M_insert(_Base_ptr __x, _Base_ptr __y, const value_type& __v);
  _Link_type _M_copy(_Link_type __x, _Link_type __p);
  void _M_erase(_Link_type __x);

public:
                                // allocation/deallocation
  _Rb_tree()
    : _Base(allocator_type()), _M_node_count(0), _M_key_compare()
    { _M_empty_initialize(); }

  _Rb_tree(const _Compare& __comp)
    : _Base(allocator_type()), _M_node_count(0), _M_key_compare(__comp)
    { _M_empty_initialize(); }

  _Rb_tree(const _Compare& __comp, const allocator_type& __a)
    : _Base(__a), _M_node_count(0), _M_key_compare(__comp)
    { _M_empty_initialize(); }

  _Rb_tree(const _Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>& __x)
    : _Base(__x.get_allocator()),
      _M_node_count(0), _M_key_compare(__x._M_key_compare)
  {
    if (__x._M_root() == 0)
      _M_empty_initialize();
    else {
      _S_color(_M_header) = _S_rb_tree_red;
      _M_root() = _M_copy(__x._M_root(), _M_header);
      _M_leftmost() = _S_minimum(_M_root());
      _M_rightmost() = _S_maximum(_M_root());
    }
    _M_node_count = __x._M_node_count;
  }
  ~_Rb_tree() { clear(); }
  _Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>&
  operator=(const _Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>& __x);

private:
  void _M_empty_initialize() {
    _S_color(_M_header) = _S_rb_tree_red; // 令header为红色,用来区分header和root,在iterator.operator++之中
    _M_root() = 0;
    _M_leftmost() = _M_header; //令header的左子节点为自己
    _M_rightmost() = _M_header;//令header的右子节点为自己
  }

public:
                                // accessors:
  _Compare key_comp() const { return _M_key_compare; }
  iterator begin() { return _M_leftmost(); }
  const_iterator begin() const { return _M_leftmost(); }
  iterator end() { return _M_header; }
  const_iterator end() const { return _M_header; }
  reverse_iterator rbegin() { return reverse_iterator(end()); }
  const_reverse_iterator rbegin() const {
    return const_reverse_iterator(end());
  }
  reverse_iterator rend() { return reverse_iterator(begin()); }
  const_reverse_iterator rend() const {
    return const_reverse_iterator(begin());
  }
  bool empty() const { return _M_node_count == 0; }
  size_type size() const { return _M_node_count; }
  size_type max_size() const { return size_type(-1); }

  void swap(_Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>& __t) {
    __STD::swap(_M_header, __t._M_header);
    __STD::swap(_M_node_count, __t._M_node_count);
    __STD::swap(_M_key_compare, __t._M_key_compare);
  }

public:
  // insert/erase

  //将x插入到RB-tree中(保持节点值第一无二)
  pair<iterator,bool> insert_unique(const value_type& __x);
  将x插入到RB-tree中(允许节点值重复)
  iterator insert_equal(const value_type& __x);

  iterator insert_unique(iterator __position, const value_type& __x);
  iterator insert_equal(iterator __position, const value_type& __x);

#ifdef __STL_MEMBER_TEMPLATES
  template <class _InputIterator>
  void insert_unique(_InputIterator __first, _InputIterator __last);
  template <class _InputIterator>
  void insert_equal(_InputIterator __first, _InputIterator __last);
#else /* __STL_MEMBER_TEMPLATES */
  void insert_unique(const_iterator __first, const_iterator __last);
  void insert_unique(const value_type* __first, const value_type* __last);
  void insert_equal(const_iterator __first, const_iterator __last);
  void insert_equal(const value_type* __first, const value_type* __last);
#endif /* __STL_MEMBER_TEMPLATES */

  void erase(iterator __position);
  size_type erase(const key_type& __x);
  void erase(iterator __first, iterator __last);
  void erase(const key_type* __first, const key_type* __last);
  void clear() {
    if (_M_node_count != 0) {
      _M_erase(_M_root());
      _M_leftmost() = _M_header;
      _M_root() = 0;
      _M_rightmost() = _M_header;
      _M_node_count = 0;
    }
  }

public:
                                // set operations:
  iterator find(const key_type& __x);
  const_iterator find(const key_type& __x) const;
  size_type count(const key_type& __x) const;
  iterator lower_bound(const key_type& __x);
  const_iterator lower_bound(const key_type& __x) const;
  iterator upper_bound(const key_type& __x);
  const_iterator upper_bound(const key_type& __x) const;
  pair<iterator,iterator> equal_range(const key_type& __x);
  pair<const_iterator, const_iterator> equal_range(const key_type& __x) const;

public:
                                // Debugging.
  bool __rb_verify() const;
};

十三、RB-tree的数据结构的构造与内存管理

空间配置器_Alloc_type

  • 下面是RB-tree所定义的专属空间配置器_Alloc_type,每次可恰恰配置一个节点,它所使用的simple_alloc<>定义在前面的文章
template <class _Tp, class _Alloc>
struct _Rb_tree_base
{
//...
protected:
  _Rb_tree_node<_Tp>* _M_header;

  typedef simple_alloc<_Rb_tree_node<_Tp>, _Alloc> _Alloc_type;
//...
};
  • 前面的代码中也显示了节点相关的函数,如get_node()、put_node()、create_node()、clone_node()、destory_node()
  • RB-tree的构造方式有两种:
    • 一种是以现有的RB-tree复制一个新的RB-tree
    • 另一种是产生一棵空树

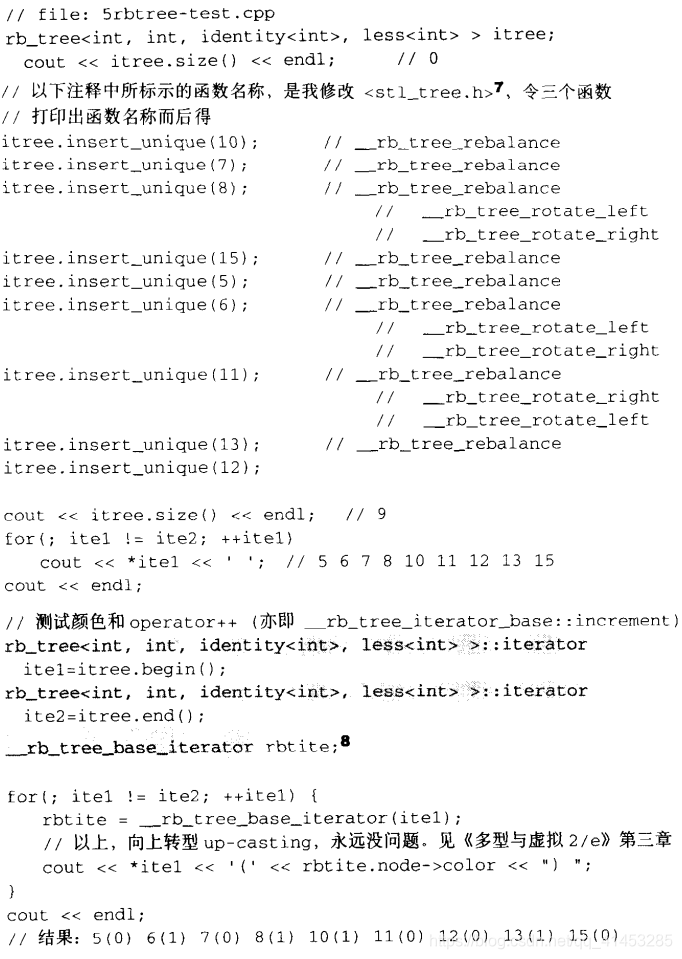

演示说明

  • 下面定义一个红黑树(备注:RB-tree并未明列于STL标准规则之中,因为我们了解SGI STL的底层,因此能这么用):
rb_tree<int,int,identity<int>,less<int> > itree;
  • 这行代码分别指定了节点的键值、实值、大小比较标准,然后调用RB-tree的默认构造函数。默认构造函数如下
_Rb_tree(const _Compare& __comp)
    : _Base(allocator_type()), _M_node_count(0), _M_key_compare(__comp)
    { _M_empty_initialize(); }
  •  _M_empty_initialize的实现如下:
void _M_empty_initialize() {
    _S_color(_M_header) = _S_rb_tree_red; // 令header为红色,用来区分header和root,在iterator.operator++之中
    _M_root() = 0;
    _M_leftmost() = _M_header; //令header的左子节点为自己
    _M_rightmost() = _M_header;//令header的右子节点为自己
  }

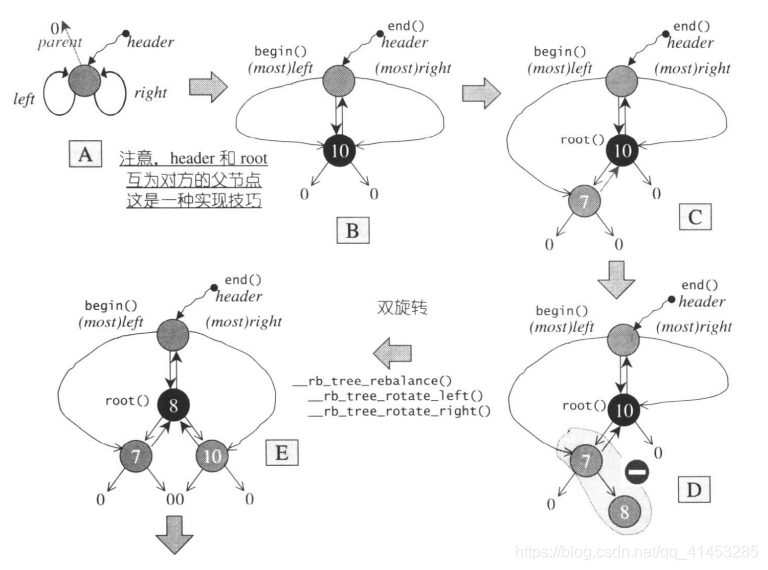

header节点

  • 我们知道,树结构的各种操作最需要注意的就是边界情况的发生,也就是走到根节点时要有特殊处理。为了简化处理,SGI STL特别为根节点再设计一个父节点,名为header,并令其初始状态如下图所示:

  • 接下来,每当插入新节点时,不但要依照RB-tree的规则来调整,并且维护header的正确性,使其父节点指向根节点,左子节点指向最小节点,右子节点指向最大节点。节点的插入所带来的的影响,是下面要描述的重点

十四、RB-tree的元素操作

  • 接下来主要谈元素(节点)的插入和查找
  • RB-tree提供两种类型的插入操作:
    • insert_unique():表示被插入节点的键值(key)在整棵树中必须独一无二(因此,如果树中已存在相同的键值,插入操作就不会真正进行)
    • insert_equal():表示被插入节点的键值在整棵树中可以重复。因此,无论如何插入都会成功(除非空间不足)
    • 这两个函数也有数个版本,下面以最简单的版本作为说明对象(单一参数,用以表现将被插入的节点实值(values))。注意,虽然只指定实值,但是RB-tree一开始即要求用户必须明确设定所谓的KeyOfValue仿函数,因此,从实值(value)中取出键值(key)是毫无问题的

元素插入操作(insert_equal())

//插入新值:节点允许重复
//返回是一个迭代器,指向于新增节点
template <class _Key, class _Value, class _KeyOfValue,
          class _Compare, class _Alloc>
typename _Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>::iterator
_Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>
  ::insert_equal(const _Value& __v)
{
  _Link_type __y = _M_header;
  _Link_type __x = _M_root(); //从根节点开始
  while (__x != 0) { //往下寻找适当的插入点
    __y = __x;
    __x = _M_key_compare(_KeyOfValue()(__v), _S_key(__x)) ?
            _S_left(__x) : _S_right(__x);
  }
  return _M_insert(__x, __y, __v);
}

元素插入操作(insert_unique())

//插入新值:节点键值不允许重复,若重复则插入无效
//返回值是个pair。pair中的第一个元素是个RB-tree迭代器,指向于新增节点。第二个元素表示插入成功
template <class _Key, class _Value, class _KeyOfValue,
          class _Compare, class _Alloc>
pair<typename _Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>::iterator,
     bool>
_Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>
  ::insert_unique(const _Value& __v)
{
  _Link_type __y = _M_header;
  _Link_type __x = _M_root(); //从根节点开始
  bool __comp = true;
  while (__x != 0) {  //从根节点开始,往下寻找适当的插入点
    __y = __x;
    __comp = _M_key_compare(_KeyOfValue()(__v), _S_key(__x));
    __x = __comp ? _S_left(__x) : _S_right(__x);
  } //while结束之后,y所指即插入点的父节点(此时的它必为叶节点)

  iterator __j = iterator(__y);
  if (__comp)  //离开时while后,comp为真(表示遇“大”,将插入于左侧)
    if (__j == begin())
      return pair<iterator,bool>(_M_insert(__x, __y, __v), true);
    else
      --__j;
  //小于新值(插入右侧)
  if (_M_key_compare(_S_key(__j._M_node), _KeyOfValue()(__v)))
    return pair<iterator,bool>(_M_insert(__x, __y, __v), true);
  //运行到这里,表示新值一定与树中键值重复,那么就不插入
  return pair<iterator,bool>(__j, false);
}

真正的插入执行程序(_M_insert())

template <class _Key, class _Value, class _KeyOfValue,
          class _Compare, class _Alloc>
typename _Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>::iterator
_Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>
  ::_M_insert(_Base_ptr __x_, _Base_ptr __y_, const _Value& __v)
{
 //参数x为新值插入点,参数y为插入点的父节点,参数v为新值
  _Link_type __x = (_Link_type) __x_;
  _Link_type __y = (_Link_type) __y_;
  _Link_type __z;

  if (__y == _M_header || __x != 0 ||
      _M_key_compare(_KeyOfValue()(__v), _S_key(__y))) {
    __z = _M_create_node(__v);
    _S_left(__y) = __z;               // also makes _M_leftmost() = __z
                                      //    when __y == _M_header
    if (__y == _M_header) {
      _M_root() = __z;
      _M_rightmost() = __z;
    }
    else if (__y == _M_leftmost())
      _M_leftmost() = __z;   // maintain _M_leftmost() pointing to min node
  }
  else {
    __z = _M_create_node(__v);
    _S_right(__y) = __z;
    if (__y == _M_rightmost())
      _M_rightmost() = __z;  // maintain _M_rightmost() pointing to max node
  }
  _S_parent(__z) = __y;
  _S_left(__z) = 0;
  _S_right(__z) = 0;
  _Rb_tree_rebalance(__z, _M_header->_M_parent);
  ++_M_node_count;
  return iterator(__z);
}

调整RB-tree(旋转及改变颜色)

  • 任何插入操作,插入完毕之后都要做一次调整操作,将树的状态调整到符合红黑树的要求
  • _Rb_tree_rebalance函数:是一个全局函数,用来对RB-tree进行调整
    • 下面的函数就是上面所说的“由上而下的程序”。从源代码可以看到,有些时候只需调整节点颜色,有些时候需要做单旋转或双旋转;有些时候要左旋,有些时候要右旋
//全局函数,重新令树平衡(改变颜色及旋转)
//参数1位新增节点,参数2位root
inline void
_Rb_tree_rebalance(_Rb_tree_node_base* __x, _Rb_tree_node_base*& __root)
{
  __x->_M_color = _S_rb_tree_red; //新增节点必为红
  while (__x != __root && __x->_M_parent->_M_color == _S_rb_tree_red) {//父节点为红
    if (__x->_M_parent == __x->_M_parent->_M_parent->_M_left) { //父节点为祖父节点的左孩子
      _Rb_tree_node_base* __y = __x->_M_parent->_M_parent->_M_right;//令y为伯父节点
      if (__y && __y->_M_color == _S_rb_tree_red) { //伯父节点存在,且为红
        __x->_M_parent->_M_color = _S_rb_tree_black; //更改父节点为黑
        __y->_M_color = _S_rb_tree_black; //更高伯父节点为红
        __x->_M_parent->_M_parent->_M_color = _S_rb_tree_red; //更高祖父节点为红
        __x = __x->_M_parent->_M_parent;
      }
      else {//无伯父节点,或伯父节点为红
        if (__x == __x->_M_parent->_M_right) { //新节点为父节点的右孩子
          __x = __x->_M_parent;
          _Rb_tree_rotate_left(__x, __root); //第一参数为左旋点
        }
        __x->_M_parent->_M_color = _S_rb_tree_black; //改变颜色
        __x->_M_parent->_M_parent->_M_color = _S_rb_tree_red;
        _Rb_tree_rotate_right(__x->_M_parent->_M_parent, __root);//第一参数为右旋点
      }
    }
    else {//父节点为祖父节点的右孩子
      _Rb_tree_node_base* __y = __x->_M_parent->_M_parent->_M_left;//令y为伯父节点
      if (__y && __y->_M_color == _S_rb_tree_red) {//有伯父节点,且为红
        __x->_M_parent->_M_color = _S_rb_tree_black;//更改父节点为黑
        __y->_M_color = _S_rb_tree_black;//更改伯父节点为黑
        __x->_M_parent->_M_parent->_M_color = _S_rb_tree_red;//更改祖父节点为红
        __x = __x->_M_parent->_M_parent;//准备继续向上层检查
      }
      else { //无伯父节点,或伯父节点为黑
        if (__x == __x->_M_parent->_M_left) { //如果新节点为父节点的左孩子
          __x = __x->_M_parent;
          _Rb_tree_rotate_right(__x, __root);//第一参数为右旋点
        }
        __x->_M_parent->_M_color = _S_rb_tree_black;//更改颜色
        __x->_M_parent->_M_parent->_M_color = _S_rb_tree_red;
        _Rb_tree_rotate_left(__x->_M_parent->_M_parent, __root);//第一参数为左旋点
      }
    }
  }
  __root->_M_color = _S_rb_tree_black;//根节点永远为黑
}
  • _Rb_tree_rotate_left:左旋函数
//全局函数
//新节点必为红节点,如果插入之处父节点也为红色,就违反了规则,此时需要做树形旋转(及颜色改变,颜色改变不是在这里)
inline void
_Rb_tree_rotate_left(_Rb_tree_node_base* __x, _Rb_tree_node_base*& __root)
{
  //x为旋转点
  _Rb_tree_node_base* __y = __x->_M_right; //令y为旋转点的右子节点
  __x->_M_right = __y->_M_left;
  if (__y->_M_left !=0)
    __y->_M_left->_M_parent = __x; //别忘了设定父节点
  __y->_M_parent = __x->_M_parent;

  //令y完全顶替x的地位(必须将x对齐父节点的关系完全接收过来)
  if (__x == __root) //x为根节点
    __root = __y;
  else if (__x == __x->_M_parent->_M_left) //x为其父节点的左子节点
    __x->_M_parent->_M_left = __y;
  else
    __x->_M_parent->_M_right = __y; //x为其父节点的右子节点
  __y->_M_left = __x;
  __x->_M_parent = __y;
}
  • _Rb_tree_rotate_right:右旋函数
//全局函数
//新节点必为红节点,如果插入之处父节点也为红色,就违反了规则,此时需要做树形旋转(及颜色改变,颜色改变不是在这里)
inline void
_Rb_tree_rotate_right(_Rb_tree_node_base* __x, _Rb_tree_node_base*& __root)
{
  //y为旋转点
  _Rb_tree_node_base* __y = __x->_M_left; //令y为旋转点的左子节点
  __x->_M_left = __y->_M_right;
  if (__y->_M_right != 0)
    __y->_M_right->_M_parent = __x; //别忘了设定父节点
  __y->_M_parent = __x->_M_parent;

  //令y完全顶替x的地位(必须将x对齐父节点的关系完全接收过来)
  if (__x == __root)//x为根节点
    __root = __y;
  else if (__x == __x->_M_parent->_M_right)//x为其父节点的右子节点
    __x->_M_parent->_M_right = __y;
  else//x为其父节点的左子节点
    __x->_M_parent->_M_left = __y;
  __y->_M_right = __x;
  __x->_M_parent = __y;
}
  • 下面是一个演示案例

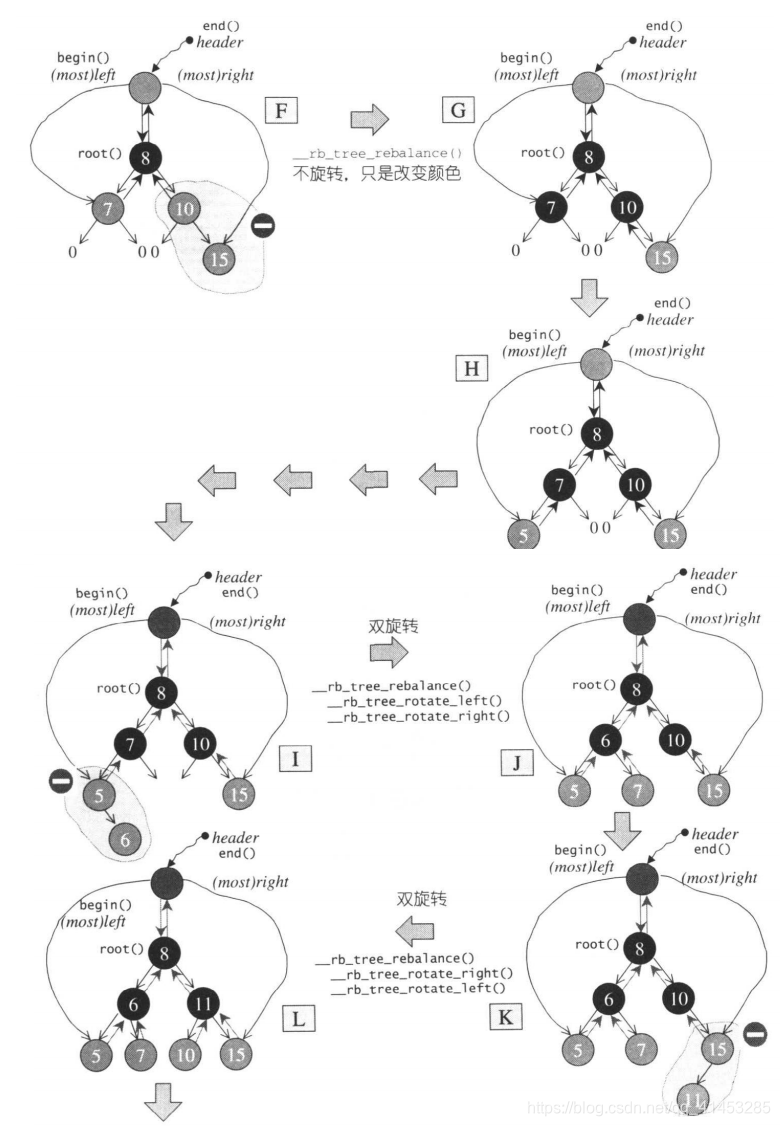

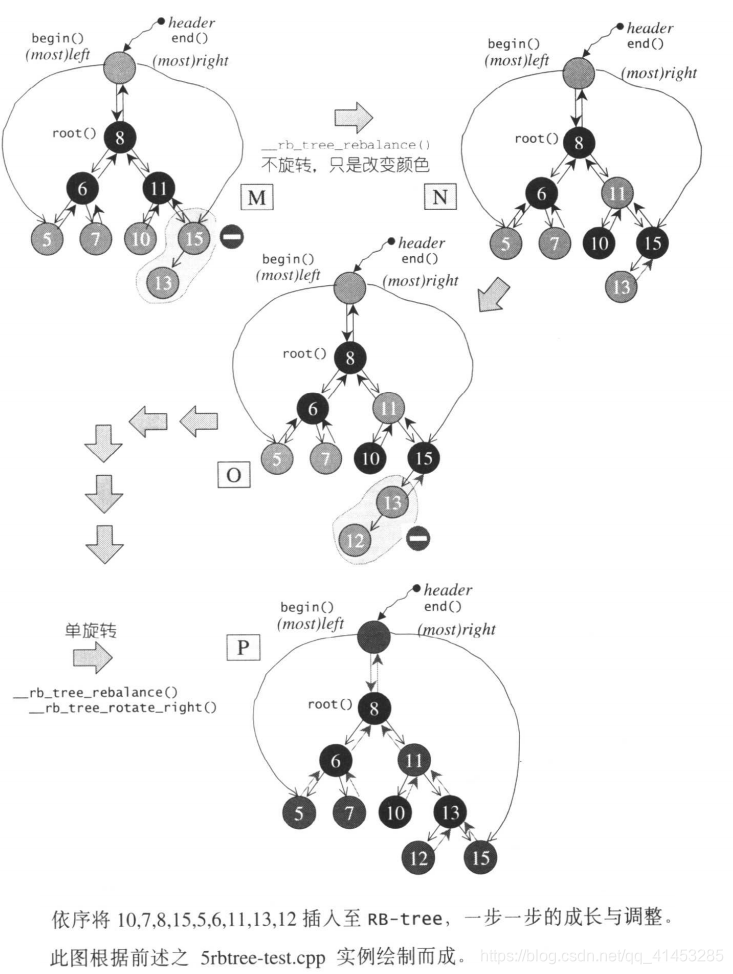

  • 下图是上面那个演示案例的完整过程

元素的搜索(find())

  • RB-tree是一个二叉搜索树,因此搜寻才是其最拿手的地方。下面是RB-tree提供的find函数
//寻找树中是否有键值为k的节点
template <class _Key, class _Value, class _KeyOfValue,
          class _Compare, class _Alloc>
typename _Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>::iterator
_Rb_tree<_Key,_Value,_KeyOfValue,_Compare,_Alloc>::find(const _Key& __k)
{
  _Link_type __y = _M_header;      // Last node which is not less than __k.
  _Link_type __x = _M_root();      // Current node.

  while (__x != 0)
    //以下,key_compare是节点键值大小比较准则,应该会是个function object
    if (!_M_key_compare(_S_key(__x), __k))
      //进行到这里,表示x键值大于k,遇到大值就向左走
      __y = __x, __x = _S_left(__x);//注意语法
    else
      //进行到这里,表示x键值小于k,遇到大值就向右走
      __x = _S_right(__x);

  iterator __j = iterator(__y);
  return (__j == end() || _M_key_compare(__k, _S_key(__j._M_node))) ?
     end() : __j;
}

  • 我是小董,V公众点击"笔记白嫖"解锁更多【C++ STL源码剖析】资料内容。

相关推荐
<p> <b><span style="background-color:#FFE500;">【超实用课程内容】</span></b> </p> <p> <br /> </p> <p> <br /> </p> <p> 本课程内容包含讲解<span>解读Nginx基础知识</span><span>解读Nginx核心知识、领学员进行</span>高并发环境下Nginx性能优化实战让学生能够快速将所学融合到企业应用。 </p> <p> <br /> </p> <p style="font-family:Helvetica;color:#3A4151;font-size:14px;background-color:#FFFFFF;"> <b><br /> </b> </p> <p style="font-family:Helvetica;color:#3A4151;font-size:14px;background-color:#FFFFFF;"> <b><span style="background-color:#FFE500;">【课程如何观看?】</span></b> </p> <p style="font-family:Helvetica;color:#3A4151;font-size:14px;background-color:#FFFFFF;"> PC端:<a href="https://edu.csdn.net/course/detail/26277"><span id="__kindeditor_bookmark_start_21__"></span></a><a href="https://edu.csdn.net/course/detail/27216">https://edu.csdn.net/course/detail/27216</a> </p> <p style="font-family:Helvetica;color:#3A4151;font-size:14px;background-color:#FFFFFF;"> 移动端:CSDN 学院APP(注意不是CSDN APP哦) </p> <p style="font-family:Helvetica;color:#3A4151;font-size:14px;background-color:#FFFFFF;"> 本课程为录播课课程永久有效观看时长大家可以抓紧时间学习后一起讨论哦~ </p> <p style="font-family:"color:#3A4151;font-size:14px;background-color:#FFFFFF;"> <br /> </p> <p class="ql-long-24357476" style="font-family:"color:#3A4151;font-size:14px;background-color:#FFFFFF;"> <strong><span style="background-color:#FFE500;">【学员专享增值服务】</span></strong> </p> <p class="ql-long-24357476" style="font-family:"color:#3A4151;font-size:14px;background-color:#FFFFFF;"> <b>源码开放</b> </p> <p class="ql-long-24357476" style="font-family:"color:#3A4151;font-size:14px;background-color:#FFFFFF;"> 课件、课程案例代码完全开放给可以根据所学知识自行修改、优化 </p> <p class="ql-long-24357476" style="font-family:"color:#3A4151;font-size:14px;background-color:#FFFFFF;"> 下载方式:电脑登录<a href="https://edu.csdn.net/course/detail/26277"></a><a href="https://edu.csdn.net/course/detail/27216">https://edu.csdn.net/course/detail/27216</a>播放页面右侧点击课件进行资料打包下载 </p> <p> <br /> </p> <p> <br /> </p> <p> <br /> </p>
©️2020 CSDN 皮肤主题: 1024 设计师:白松林 返回首页
